راهنمای انتخاب اینسرت تراشکاری
پنج‌شنبه، ۲۲ خرداد ۱۴۰۴
در سیستم نام‌گذاری اینسرت‌های تراشکاری (Insert Naming System) از استاندارد بین‌المللی ISO 1832 استفاده می‌شود. این سیستم از یک کد حروف و اعداد تشکیل شده که اطلاعات دقیقی درباره شکل، زاویه، اندازه، نوع براده‌برداری، ضخامت، شعاع نوک و ویژگی‌های دیگر اینسرت را مشخص می‌کند.

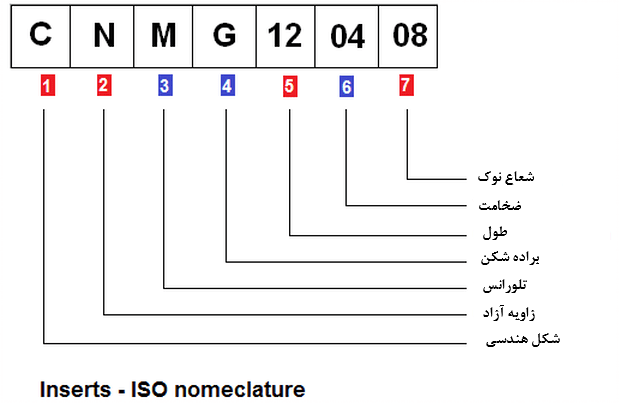

یک کد رایج اینسرت ممکن است به این شکل باشد:CNMG 120408
1. حرف اول (C): شکل هندسی اینسرت (Insert Shape)
حرف | شکل |
|---|---|
C | الماسی با زاویه 80 درجه |
D | الماسی با زاویه 55 درجه |
T | مثلثی (60 درجه) |
R | دایره‌ای |
S | مربعی |
V | الماسی با زاویه 35 درجه |
W | مثلثی با زاویه پهن (86 درجه) |
2. حرف دوم (N): زاویه آزاد (انحراف سطح جانبی) (Relief Angle)
حرف | زاویه انحراف |
|---|---|
A | 3 درجه |
B | 5 درجه |
C | 7 درجه |
D | 15 درجه |
N | 0 درجه (خنثی) |
P | 11 درجه |
3. حرف سوم (M): نوع تلرانس اینسرت (Tolerance)
حرف | نوع تلرانس |
|---|---|
M | تلرانس متوسط |
G | تلرانس دقیق |
N | بدون تلرانس خاص |
4. حرف چهارم (G): براده شکن(نوع هندسه و قفل شدن اینسرت) (Insert Type / Clamping)
حرف | سیستم قفل |
|---|---|
G | سوراخ با جای قفل نگهدارنده |
L | فقط جای پیچ |
M | ترکیب پیچ و پین |
T | بدون سوراخ |
5. عدد اول (12): طول لبه برشی اینسرت به میلی‌متر × 1/10
این عدد × 0.1 → طول برش
مثال: 12 = 12 × 0.1 = 1.2 سانتی‌متر
6. عدد دوم (04): ضخامت اینسرت به میلی‌متر × 1/10
مثال: 04 = 0.4 سانتی‌متر (4 میلی‌متر)
7. عدد سوم (08): شعاع نوک (Nose Radius) به میلی‌متر × 1/100
مثال: 08 = 0.08 سانتی‌متر = 0.8 میلی‌متر
مثال کامل:
اینرست با کد : CNMG 120408
دارای مشخصات زیر است:
C = شکل الماسی 80 درجه
N = زاویه جانبی 0 درجه (خنثی)
M = تلرانس متوسط
G = سیستم قفل‌گذاری پیچ و جای نگهدارنده
12 = 1.2 سانتی‌متر لبه برشی
04 = 4 میلی‌متر ضخامت
08 = 0.8 میلی‌متر شعاع نوک
